CT12350 سخان المياه الكهربائي الفوري PCBA

CT12350 سخان المياه الكهربائي الفوري PCBA

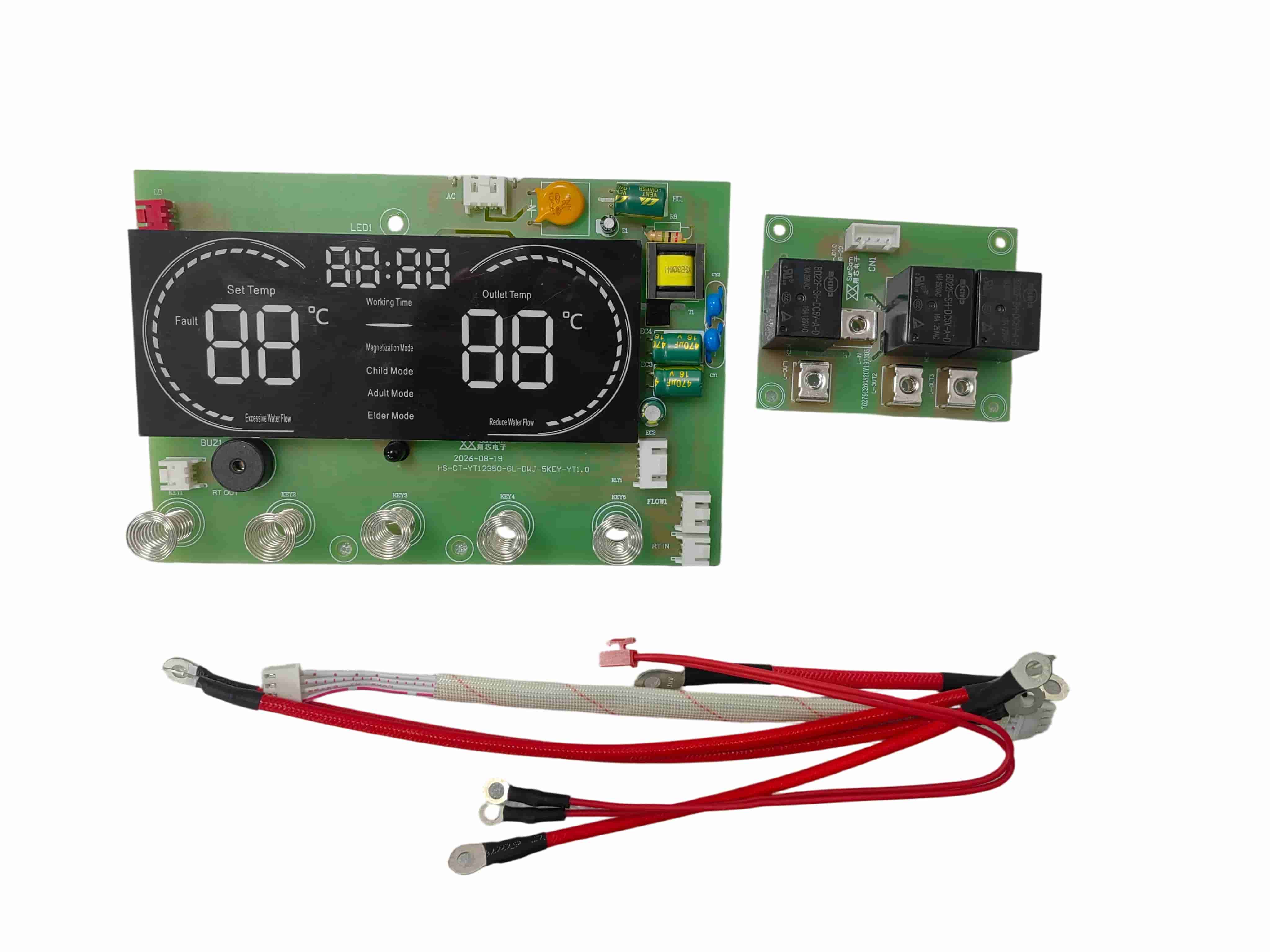

سخان المياه الكهربائي الفوري CT12350 PCBA هو حل تحكم متكامل تم تطويره لأنظمة تسخين المياه الفورية بقدرة 220 فولت و6 كيلو وات. فهو يجمع بين التحكم في التسخين على مراحل، والكشف عن تدفق المياه، وتنظيم درجة الحرارة، والتحكم في شاشة LED ووظائف الحماية المتعددة من الأخطاء على PCBA واحد.

تم تصميم CT12350 لسخانات المياه الكهربائية المنزلية الفورية وأجهزة الماء الساخن المخصصة، ويدعم تخصيص الأجهزة والبرامج الثابتة والعرض والواجهة لمختلف مشاريع تصنيع المعدات الأصلية وتصنيع التصميم الشخصي.

تحكم بالتدفئة بقدرة 6 كيلو وات مع سبعة مستويات للطاقة

يعمل إصدار مصدر الطاقة في وضع التبديل الذي تم اختباره من تيار متردد 150-280 فولت عند 50 هرتز. عند الجهد الكهربي المقدر بتيار متردد 220 فولت، يدعم PCBA حمل تسخين أقصى يبلغ 6000 واط ويتحكم في ثلاث مجموعات لمخرجات التسخين.

تتوفر سبعة مستويات للطاقة لتوفير تنظيم أكثر مرونة لدرجة الحرارة:

- المستوى 1: 1,400 وات

- المستوى الثاني: 2,200 وات

- المستوى 3: 2,400 وات

- المستوى 4: 3,600 وات

- المستوى 5: 3,800 وات

- المستوى 6: 4,600 وات

- المستوى 7: 6,000 واط

يسمح تصميم التسخين متعدد المستويات لوحدة التحكم باختيار الإخراج المناسب وفقًا لوضع التشغيل ودرجة حرارة الماء وطلب التسخين.

التحكم الذكي في درجة الحرارة الثابتة

توفر لوحة التحكم في سخان المياه CT12350 نطاق درجة حرارة قابل للتعديل من 30 إلى 55 درجة مئوية. يتم استخدام مستشعر درجة الحرارة NTC بقدرة 50 كيلو أوم للكشف عن درجة الحرارة والتحكم في ردود الفعل.

في وضع الذكاء الاصطناعي، يقوم PCBA تلقائيًا بتحديد مستوى الطاقة المناسب ودرجة الحرارة المستهدفة وفقًا لدرجة حرارة الماء الداخل. تتراوح إعدادات درجة الحرارة المبرمجة بتقنية الذكاء الاصطناعي من 39 درجة مئوية إلى 45 درجة مئوية في ظل ظروف درجة حرارة المدخل المسجلة في تقرير الاختبار.

تتوفر أيضًا ثلاثة أوضاع لدرجة الحرارة للتشغيل المريح:

- وضع الطفل: 38 درجة مئوية

- وضع الكبار: 42 درجة مئوية

- الوضع الكبير: 45 درجة مئوية

تدعم وحدة التحكم المعايرة التلقائية وذاكرة معلمات درجة الحرارة الثابتة. استنادًا إلى اختبارات العينة المسجلة عند درجة حرارة مدخل تبلغ 25 درجة مئوية ومعدلات تدفق تبلغ 1.5 لتر/دقيقة و3 لتر/دقيقة، ظلت درجة حرارة المخرج المقاسة في حدود ±2 درجة مئوية تقريبًا عند نقاط الضبط المختبرة.

تفعيل تدفق المياه والتحكم في وضع الاستعداد

يبدأ PCBA عملية التحكم في التسخين عندما يصل تدفق المياه المكتشف إلى حوالي 1.5 لتر/دقيقة. يتوقف التسخين عندما ينخفض ​​التدفق إلى حوالي 1.3 لتر/دقيقة.

عند عدم اكتشاف أي تدفق للمياه، تدخل وحدة التحكم في وضع الاستعداد بعد ثانيتين تقريبًا. يمكن إعادة تنشيط الشاشة بالضغط على مفتاح أو استعادة تدفق المياه. يساعد منطق التحكم هذا في تنسيق عملية التدفئة مع الطلب الفعلي على المياه.

التحكم باللمس وشاشة LED

يوفر سخان المياه الكهربائي الفوري CT12350 PCBA خمسة مفاتيح تحكم رئيسية:

- قوة

- ارتفاع درجة الحرارة أو الطاقة

- انخفاض درجة الحرارة أو الطاقة

- منظمة العفو الدولية

- اختيار الوضع

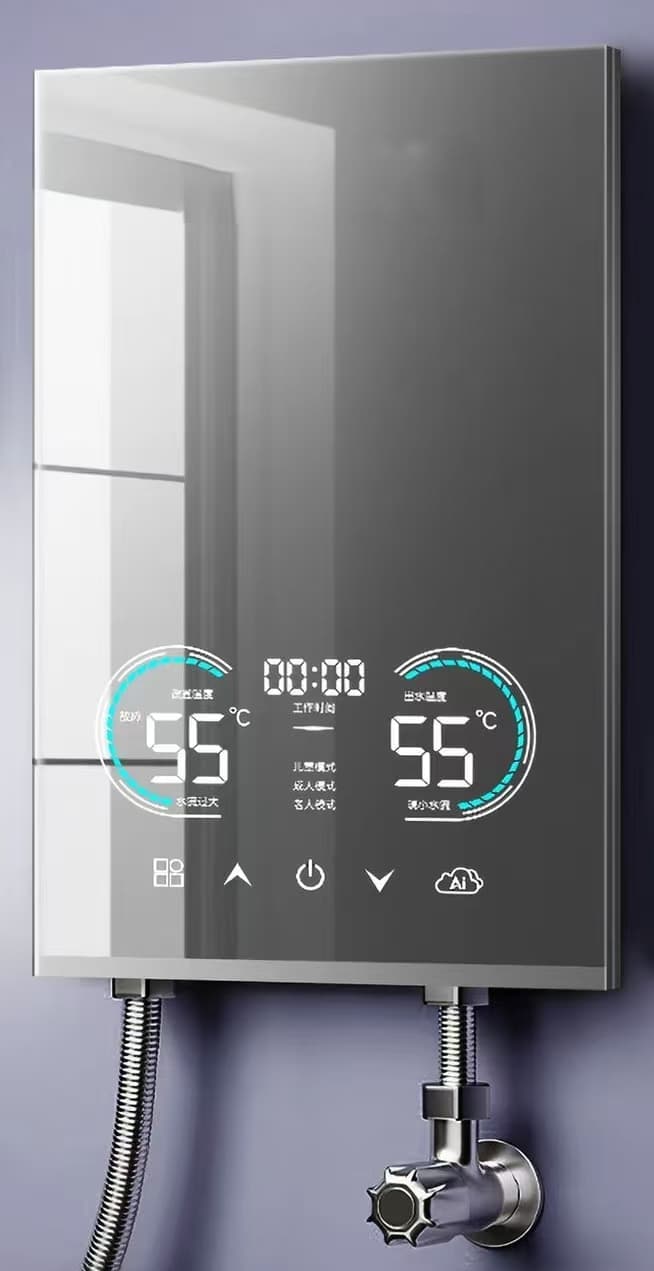

يمكن أن تعمل واجهة التحكم باللمس من خلال لوحة زجاجية مثبتة على السطح مقاس 4 مم أو لوحة بلاستيكية مقاس 2 مم، مما يسمح للشركة المصنعة للجهاز بتطوير تصميمات مختلفة للوحة الأمامية.

يمكن لشاشة LED تقديم:

- درجة حرارة الماء الخارج

- ضبط درجة الحرارة

- وقت التشغيل

- حالة التدفئة

- حالة التشغيل

- وضع التشغيل المحدد

- رموز الخطأ

يمكن تعديل أيقونات العرض وتخطيط الواجهة وفقًا لمظهر المنتج ومتطلبات العميل.

وظائف متعددة للحماية من الأخطاء

يتضمن CT12350 العديد من وظائف التحكم وتشخيص الأخطاء لتطبيقات سخانات المياه الكهربائية الفورية.

عندما تصل درجة حرارة المخرج إلى 63 درجة مئوية، تقوم وحدة التحكم تلقائيًا بتقليل خرج التسخين بمقدار مستوى طاقة واحد. إذا وصلت درجة الحرارة إلى 65 درجة مئوية أو تجاوزتها، فسيتم تنشيط إنذار درجة الحرارة الزائدة E4 ويتوقف التسخين. يمكن استئناف التشغيل العادي بعد انخفاض درجة الحرارة إلى أقل من 55 درجة مئوية.

تدعم وحدة التحكم أيضًا:

- إنذار خطأ التسرب E1 وقطع التسخين

- مستشعر درجة حرارة مخرج E2 للدائرة المفتوحة أو حماية ماس كهربائى

- الاسترداد التلقائي بعد إزالة خطأ مستشعر درجة الحرارة

- عرض رمز الخطأ لتسهيل الفحص والصيانة

يعتمد أداء الحماية النهائية على التصميم الكامل للجهاز، وأجهزة الاستشعار، والأسلاك، ونظام التدفئة ومكونات السلامة الأخرى.

المواصفات الفنية الرئيسية

| المعلمة | المواصفات |

|---|---|

| نموذج المنتج | CT12350 |

| نوع المنتج | سخان مياه كهربائي فوري PCBA |

| تصميم لوحة التحكم | لوحة تحكم متكاملة معزولة |

| جهد التشغيل | تيار متردد 150-280 فولت، 50 هرتز |

| الفولطية | تيار متردد 220 فولت |

| أقصى حمل للتدفئة | 6,000 واط |

| مخرجات التحكم بالتدفئة | 3 مجموعات |

| مستويات القوة | 7 مستويات |

| نطاق ضبط درجة الحرارة | 30-55 درجة مئوية |

| معدل تدفق التنشيط | 1.5 لتر/دقيقة |

| معدل تدفق الإغلاق | 1.3 لتر/دقيقة |

| حساس درجة الحرارة | 50 كيلو أوم NTC عند 25 درجة مئوية |

| أوضاع محددة مسبقًا | الأطفال 38 درجة مئوية، البالغ 42 درجة مئوية، كبار السن 45 درجة مئوية |

| توافق لوحة اللمس | لوح زجاجي 4 مم أو 2 مم بلاستيك |

| درجة حرارة التشغيل | -15 درجة مئوية إلى 65 درجة مئوية |

| رطوبة التشغيل | 10%-95% رطوبة نسبية |

اختبار العينة والتحقق من الأداء

أثناء التحقق من العينة، تم تشغيل إصدار مصدر الطاقة في وضع التبديل بشكل مستمر لمدة ثماني ساعات عند تيار متردد 280 فولت دون أداء غير طبيعي. وعمل النظام أيضًا لمدة ثماني ساعات في بيئة اختبار تبلغ 65 درجة مئوية ورطوبة نسبية 90%.

تتعلق هذه النتائج بالعينة التي تم اختبارها وظروف الاختبار المحددة. يجب التحقق من المواصفات الكهربائية والبيئية والسلامة النهائية مرة أخرى بعد دمج PCBA في سخان المياه الكامل للعميل.

تخصيص تصنيع المعدات الأصلية وأوديإم PCBA

يمكن استخدام CT12350 كمنصة تحكم مرجعية لمشاريع سخانات المياه الكهربائية الفورية المخصصة. تشمل الخدمات الهندسية والتصنيعية المتوفرة ما يلي:

- تصميم أجهزة PCBA

- تطوير البرامج الثابتة المدمجة

- تخصيص منطق التحكم في التدفئة

- تخصيص العرض وواجهة اللمس

- التكيف مع الموصل وتسخير الأسلاك

- مطابقة درجة الحرارة وجهاز استشعار التدفق

- مصادر المكونات

- تجميع SMT وDIP

- الاختبارات الوظيفية

- النموذج الأولي وإنتاج الدفعة

لتقييم المشروع، يمكن للعملاء توفير جهد التشغيل المطلوب، وطاقة التسخين، وأبعاد المنتج، وتصميم العرض، ومواصفات المستشعر، ومخطط الأسلاك ومعايير السلامة المستهدفة.

التطبيقات

منصة التحكم CT12350 مناسبة لـ:

- سخانات المياه الكهربائية الفورية المنزلية

- سخانات مياه الدش الكهربائية الفورية

- سخانات مياه مدمجة مثبتة على الحائط

- أجهزة تسخين المياه للحمام والمطبخ

- أنظمة تسخين المياه حسب الطلب OEM و ODM

إذا كنت تقوم بتطوير سخان مياه فوري بقدرة 220 فولت وتحتاج إلى PCBA للتحكم بقدرة 6 كيلووات قابل للتخصيص، فاتصل بشركة SunSam وأخبرها بمواصفات المنتج أو الرسومات أو العينات الموجودة. يمكن لفريقنا الهندسي تقييم متطلبات التحكم وإعداد اقتراح مناسب لتطوير وتصنيع PCBA.
